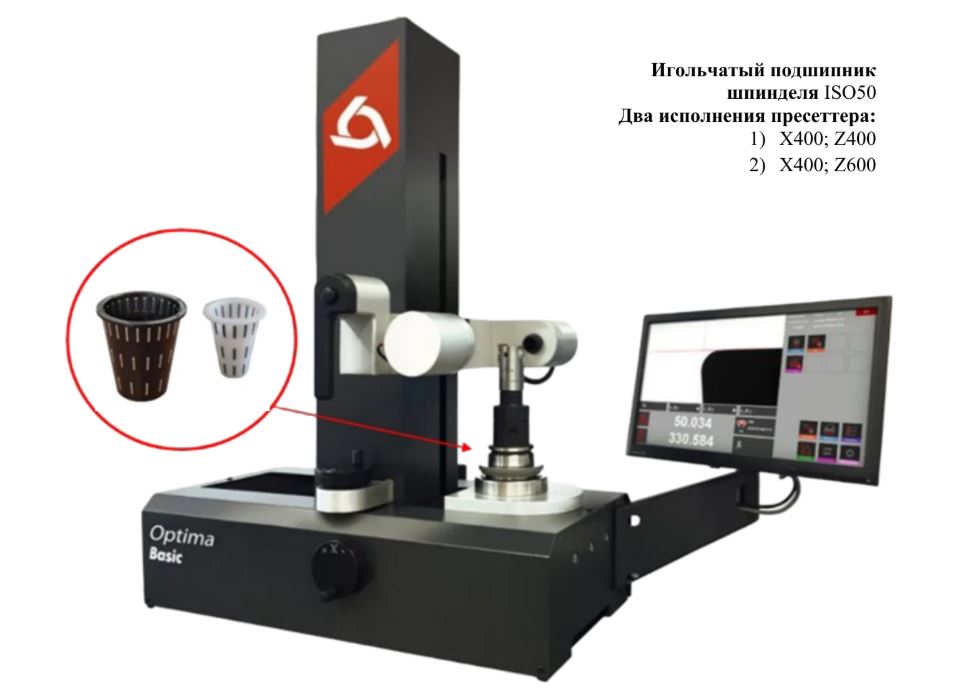

Прибор для настройки инструмента вне станка (пресеттер) OPTIMA Basic SK50, производства Trimos (Швейцария)

С какими проблемами сталкиваются производства, без пресеттера? Сложная и долгая настройка расточных систем и фрез с кассетами. Высокая себестоимость готовых изделий (увеличенное вспомогательное время в структуре себестоимости) Отсутствие контроля необходимых параметров при обработке сложных заготовок, без специальных средств измерений или точных измерений режущего инструмента. Передача систематической геометрической погрешности станка при измерении режущего инструмента дополнительной оснасткой, установленной на этот станок. Ошибки человеческого фактора, приводящие к необходимости в автоматизации и кардинальном изменении технологических процессов. Повышенное количества брака и снижение качества производимых изделий.

Зачем производству пресеттер?

Для простой и быстрой настройки, а также контроля износа инструмента вне станка.
Для оптимизации вспомогательного и машинного времени, а соответственно уменьшения себестоимость изделий, производимых на токарных и фрезерных станках ЧПУ.
Для приобретения приоритетных производству средств измерений и оснасток.
Для технологического обеспечения геометрических параметров изделий за счет предварительной настройки инструмента.
Для минимизации ошибок человеческого фактора и систематической геометрической погрешности станка.
Для повышения качества производства и снижения количества брака.

Почему клиенты выбирают пресеттеры TRIMOS OPTIMA Basic?

Оборудование от Швейцарского производителя Trimos, широко зарекомендовавшего себя на российском рынке в области поставок вертикальных и горизонтальных длинномеров.
Комплектующие от европейских производителей, превосходная сборка и жесткость конструкции прибора, высокая точность и качественная оптика.
Самая быстрая в эксплуатации и передовая на рынке система перемещения с помощью пневматической рукоятки, делающая процесс определения режущей кромки вдвое легче и быстрее, по сравнению с управлением кнопками или маховиками.
Прибор сочетает в себе полностью продуманную эргономику и интуитивно понятный интерфейс.
Пуско-наладочные работы и гарантийная, постгарантийная поддержка клиента полностью на русском языке специалистами компании.

Какие задачи решает пресеттер TRIMOS OPTIMA Basic?

Привязка инструмент+оправка вне станка по осям X (горизонтальная) и Z (вертикальная, ось вращения шпинделя).
Контроль геометрических параметров режущего инструмента (дискретность 1 мкм).

- Диаметр.

- Вылет (длина инструмента по оси Z).

- Измерение угла при вершине и радиуса режущей кромки.

- Износ инструмента (теневым методом).

- Угол схождения режущих кромок.

Настройка инструмента малых размеров от 0,1 мм с помощью маховиков микроподачи.
Настойка расточных систем.
Печать измеренных значений на этикетке (опционально).
Передача данных на постпроцессор (опционально).
Решение специальных измерительных задач (опционально)

В каких случаях Вам подойдут только старшие модели TRIMOS OPTIMA?

Расширение рабочего пространства путем исключения устройств ввода (мышь+клавиатура) и замена на современный тач-интефейс с увеличенным дисплеем 22″, что также позволяет работать, не снимая перчаток.
Контроль геометрических параметров резьбовых инструментов.
Решение специальных измерительных задач и создание собственных функций пользователя.
Внедрение индустрии 4 путем передачи данных от пресеттера к станку, используя систему Balluff Chip, интегрированную в фрезерные оправки.

Описание конструкции пресеттера OPTIMA Basic SK50

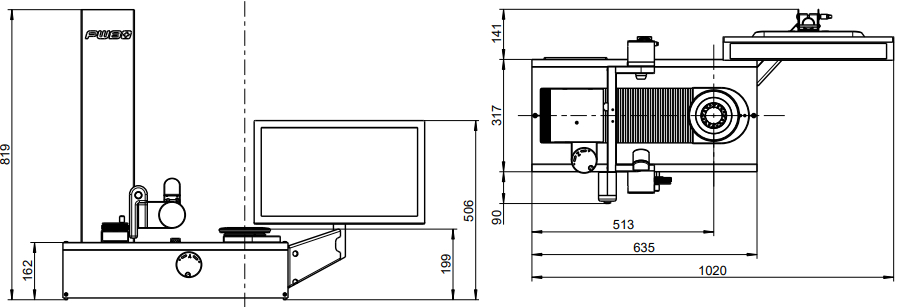

1	Корпус: Прочная и компактная конструкция, позволяющая работать в любом цеху (Изображение для исполнения X400; Z400)
2	Высококачественные комплектующие: Материал основания - термически устойчивый алюминий Материал стойки - высокопрочный свободный от внутренних напряжений сплав из легких металлов Классы точности шариковых направляющих NA KUVE15-B-ESC G1 (основание) и G2 (стойка).
3	Закаленные и шлифованные направляющие типа Schneeberger на осях перемещения X (горизонтальная) и Z (вертикальная, ось вращения шпинделя), большие опорные поверхности и система возврата калиброванных шариков обеспечивают точность и плавность перемещения.
4	Индукционная измерительная система Sylvac с дискретностью отсчёта 0,001 мм для измерения по диаметру и высоте.

Шпиндель:

1	Запатентованная игольчатая система подшипника способствует более долгосрочному использованию шпинделя и меньшему повреждению посадочных поверхностей инструмента.
2	Погрешность радиального биения менее 2 мкм, благодаря точности инструментальной оправки Повторяемость системы в целом (камеры, измерительных эталонов и механического радиального биения) находится в пределах 5 мкм.

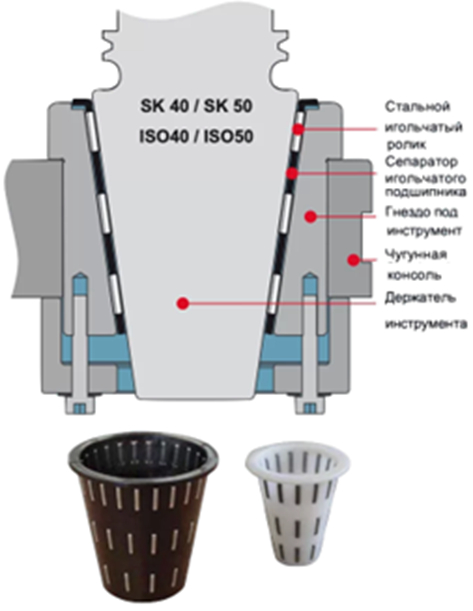

Преимущества игольчатого подшипника пресеттера TRIMOS OPTIMA Basic:

Защита от повреждений шлифованного конуса, вызываемых дефектами хвостовика инструмента Более низкое по сравнению с шариковым подшипником давление на поверхность, соответственно уменьшение износа Более низкое по сравнению с шариковым подшипником давление на поверхность, соответственно уменьшение износа Лучшее центрирование, чем при полном контакте поверхности Отвод масла и загрязнений в зазоры, сводя их влияние на точность измерения к минимуму Встроенная защита кромки при смене инструмента Простая чистка и отсутствие расходов на техническое обслуживание

Оптика:

Камера uEye USB 3.0 IDS с датчиком e2v CMOS, расширением 1280 х 1024 пикселя, увеличением в 50 раз, а также телецентрическим объективом (сложный объектив, позволяющий сохранить геометрическую форму объекта, без дисперсии и изменения фокусного расстояния).Камера uEye USB 3.0 IDS с датчиком e2v CMOS, расширением 1280 х 1024 пикселя, увеличением в 50 раз, а также телецентрическим объективом (сложный объектив, позволяющий сохранить геометрическую форму объекта, без дисперсии и изменения фокусного расстояния). Быстрая автофокусировка на режущей кромке инструмента

Система управления:

Быстрое ручное перемещение по осям раздельно или одновременно обеспечивается удобной рукояткой с пневматической системой.

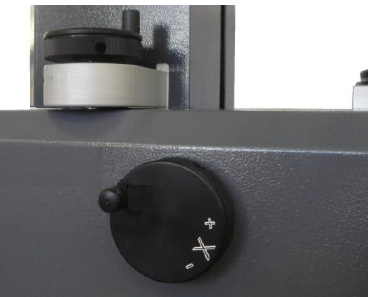

Точное позиционирование осуществляется с помощью двух микрометрических маховиков.

Программное обеспечение:

Операционная система Windows 11 professional, оперативная память 8 GB, цветной монитор- 18,5″, жесткий диск 128GB, мышь. ПК- моноблок. Программное обеспечение позволяет пользователю в любое время произвести калибровку прибора.

Внешний вид ПО:

№	Название	Описание функции
1	М4	Измерение угла наклона линий L1, L2 и угла между ними, радиуса при вершине режущей кромки, а также отображение теоретической точки пересечения L1 и L2
2	MF9	Измерение максимальной точки контура инструмента по оси X, т. е. только диаметра инструмента
3	MF1	Измерение максимальной точки контура инструмента по оси X и оси Z, т. е. диаметра и вылета (MF8+MF9)
4	MF8	Измерение максимальной точки контура инструмента по оси Z, т. е. только вылета инструмента
5	MF50	Измерение радиуса при вершине с указанием центральной точки этого радиуса
6	MF12	Измерение угла наклона линий L1, L2 и угла между ними, а также возможность измерения в заданной вручную области на основании базовых измерительных функций
7	Input – X	Измерение координаты инструмента по оси Z при заданной вручную координате инструмента по оси X, а также угол наклона режущей кромки
8	MF55	Измерение максимальной точки контура инструмента по оси X и оси Z, т. е. диаметра и вылета, а также радиуса при вершине и его центральной точки (MF1+MF50)

Методы измерения пресеттера OPTIMA Basic SK50

№	Название	Описание метода
1	Preset	Настройка расточных головок
2	Maximum	Отображение максимального значения
3	Fixed axis	Метод фиксированных осей X и Z
4	Point measuring	Измерение линий, углов и радиусов на действительном изображении
5	Calibration	Калибровка, измерение вылета и диаметра контрольной оправки, во время настройки пресеттера
6	Theoretical angle and radius	Сравнение теоретического радиуса и контура инструмента с фактическим
7	SCREEN	Метод совокупного отображения (Измерение концевых и сферических фрез)
8	Multi cutting	Проверка вылета и радиального биения многолезвийного режущего инструмента, концевые фрезы, развертки итд. (отображение графика с позиции каждой отдельной кромки, также самая высокая кромка и максимальная разница между ними)
9	Fixed point	Метод фиксированной точки

Технические характеристики пресеттеров OPTIMA Basic SK50

Наименование параметра	Значение
Диапазон измерений по оси X, мм.	-10-410
Диапазон измерений по оси Z, мм.	40–405
Базовый шпиндель	SK50
Игольчатый подшипник шпинделя NL	Да
Вакуумный зажим шпиндель KV	Нет
Блок подготовки воздуха	Да
Максимальный вес инструмента, Кг	50
Материал основания прибора	Термически устойчивый алюминий
Материал колонны	Сплав легких металлов
Фиксация измерительной каретки	Пневматическая
Программное обеспечение	EyeRay Basic
Выходы USB	Да
Устройство ввода	Клавиатура и мышь
Сенсорный дисплей	Нет
Диагональ экрана, Дюйм/мм	18,5/470
Вес, не более Кг	91
Давление сжатого воздуха, Бар	4–6
Напряжение электрической сети, В	220

Комплект поставки пресеттеров OPTIMA Basic SK50

1	Пресеттер c c игольчатым подшипником шпинделя
2	Контрольная оправка SK50 Ø:30 мм, L:90мм
3	Контрольная оправка SK50 Ø:30 мм, L:300мм
4	ПК моноблок

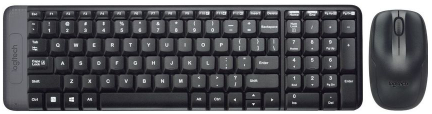

5	Клавиатура и мышь
6	Комплект кабелей для подключения монитора и прибора к сети 220 В

Коды заказа пресеттера OPTIMA Basic SK50 (Подходят для ISO50 DIN69871 и BT50 MAS403BT):

Вид	Наименование	Описание
	B.P275050X4Z4NLBASIC Пресеттер OPTIMA Basic SK50 X400 Z400	Конус: SK 50 X, мм.: -10...410 Z, мм.: 40...405
	B.P275050X4Z6NLBASIC Пресеттер OPTIMA Basic SK50 X400 Z600	Конус: SK 50 X, мм.: -10...410 Z, мм.: 40...605

Коды заказа дополнительных функций и аксессуаров пресеттера OPTIMA BASIC SK50 (не входящих в комплект поставки):

Вид	Наименование
	P170200 Стол Tool cabinet TM Quadra
P270300	Создание индивидуальных измерительных методов и функций, согласно ТЗ
	P241137 Принтер для этикеток QL 800 Label-Printer Brother
	P241138 Рулон этикеток QL Label Brother DK-22251

Коды заказа дополнительных переходников SK50 (не входящих в комплект поставки)

Вид	Наименование
	P231402 Переходник для пресеттера SK50-HSK25E (HSK32F) P231401 Переходник для пресеттера SK50-HSK32E (HSK40F) P231400 Переходник для пресеттера SK50-HSK40E (HSK50F) P231397 Переходник для пресеттера SK50-HSK50E (HSK63F) P231393 Переходник для пресеттера SK50-HSK63A (HSK63E) P231396 Переходник для пресеттера SK50-HSK80A P231395 Переходник для пресеттера SK50-HSK100A
	P231340 Переходник для пресеттера SK50-SK30 (SK50-BT30) P231360 Переходник для пресеттера SK50-SK40 (SK50-BT40)
	P231414 Переходник для пресеттера SK50:VDI16 – komplett P231415 Переходник для пресеттера SK50:VDI20 – komplett P231417 Переходник для пресеттера SK50:VDI25 – komplett P231420 Переходник для пресеттера SK50:VDI30 – komplett P231425 Переходник для пресеттера SK50:VDI40 – komplett P231430 Переходник для пресеттера SK50:VDI50 – komplett
	P231635 Переходник для пресеттера SK50:Capto C3 easy mit Spannaufsatz P231645 Переходник для пресеттера SK50:Capto C4 easy mit Spannaufsatz P231655 Переходник для пресеттера SK50:Capto C5 easy mit Spannaufsatz P231665 Переходник для пресеттера SK50:Capto C6 easy mit Spannaufsatz P231685 Переходник для пресеттера SK50:Capto C8 easy mit Spannaufsatz

Облегчить работу с различными патронами и конусами поможет дополнительное приспособление для сборки инструмента – ToolBoy (не входит в комплект базовой поставки)

ToolBoy - монтажный стенд для патронов c удобной модульной системой, позволяющей зажимать конуса SK30, SK40, SK50, BT30, BT40, BT50, HSK40, HSK50, HSK63, HSK80, HSK100, VDI20, VDI30, VDI40, VDI50, Capto3, Capto4, Capto5, Capto6, Capto8, Capto10.

Коды заказа приспособления для сборки режущего инструмента ToolBoy

Вид	Наименование
	400500 Tool Boy основание монтажного стенда
	400510 Держатель для двух адаптеров Tool Boy 400135 Адаптер Capto C3 для монтажного стенда Tool Boy 400136 Адаптер Capto C4 для монтажного стенда Tool Boy 400137 Адаптер Capto C5 для монтажного стенда Tool Boy 400138 Адаптер Capto C6 для монтажного стенда Tool Boy 400139 Адаптер Capto C8 для монтажного стенда Tool Boy
	400546–2 Адаптер HSK25-A, HSK25-E для монтажного стенда Tool Boy 400544 Адаптер HSK32-A, HSK32-E, HSK40-F для монтажного стенда Tool Boy 400545 Адаптер HSK-40A, HSK40-E, HSK50-F для монтажного стенда Tool Boy 400540 Адаптер HSK50-A, HSK50-E, HSK63-F для монтажного стенда Tool Boy 400541 Адаптер HSK63-A для монтажного стенда Tool Boy 400542 Адаптер HSK80-A для монтажного стенда Tool Boy 400543 Адаптер HSK100-A для монтажного стенда Tool Boy
	400521 Адаптер SK40, BT40 для монтажного стенда Tool Boy 400522 Адаптер SK50, BT50 для монтажного стенда Tool Boy
	400584 Адаптер VDI16 для монтажного стенда Tool Boy 400580 Адаптер VDI20 для монтажного стенда Tool Boy 400585 Адаптер VDI25 для монтажного стенда Tool Boy 400581 Адаптер VDI30 для монтажного стенда Tool Boy 400582 Адаптер VDI40 для монтажного стенда Tool Boy 400583 Адаптер VDI50 для монтажного стенда Tool Boy Адаптер SK40, BT40 для монтажного стенда Tool Boy 400522 Адаптер SK50, BT50 для монтажного стенда Tool Boy
