Термооправки – бесспорный лидер среди фрезерных оправок с точки зрения соотношения жесткости зажима и длины вылета инструмента в тонком исполнении. Жесткость, обеспечиваемая термооправкой, позволяет использовать высокопроизводительные режимы и стратегии резания, при значительном повышении производительности (особенно при сверлении) по сравнению с другими типами оправок. Кроме того, благодаря превосходной силе удержания, концентричности и сбалансированности нагрузка на стружку равномерно распределяется по режущей кромке. Это продлевает срок службы инструмента, держателя и шпинделя. Сокращение времени простоя при смене инструмента способствует значительному снижению затрат на обработку. Однако для быстрого и безопасного использования термооправок необходимо устройство термозажима.

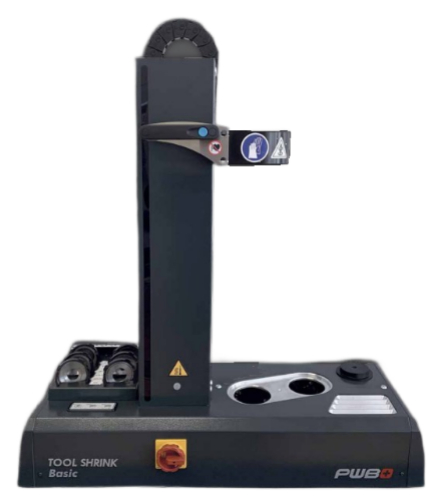

TOOL SHRINK Basic представляет собой современное швейцарское решение для высокоточной термоусадки инструмента с революционной технологией Smart-coil. Станция автоматически измеряет сопротивление и толщину патрона, самостоятельно настраивая оптимальную мощность (7-15 кВт) и время нагрева для каждого конкретного случая.
Благодаря интеллектуальной системе управления процесс усадки занимает всего 2-7 секунд — в несколько раз быстрее традиционных решений. Станция работает с широким диапазоном инструмента Ø3-32 мм без смены катушки, поддерживая все популярные интерфейсы: SK, BT, CAT 40&50, HSK 63&100, C6.

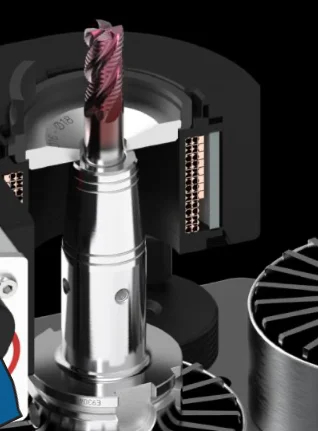

Smart-coil технология предотвращает перегрев патронов и обеспечивает оптимальное энергопотребление, автоматически адаптируясь к материалу инструмента — от HSS до твердых сплавов и композитных материалов. Система работает как с магнитными, так и немагнитными материалами.
Современное управление осуществляется через веб-интерфейс 4.0, позволяющий осуществлять удаленный мониторинг и управление станцией в рамках концепции Industry 4.0. Максимальная длина обрабатываемого инструмента достигает 490 мм при работе с интерфейсами до HSK-A125.
Благодаря дополнительной системе воздушного охлаждения TOOL SHRINK Basic AIR POWER или TOOL SHRINK Basic WATER COOLING время подготовки инструмента можно сократить вплоть до пары минут на нагрев и охлаждение.

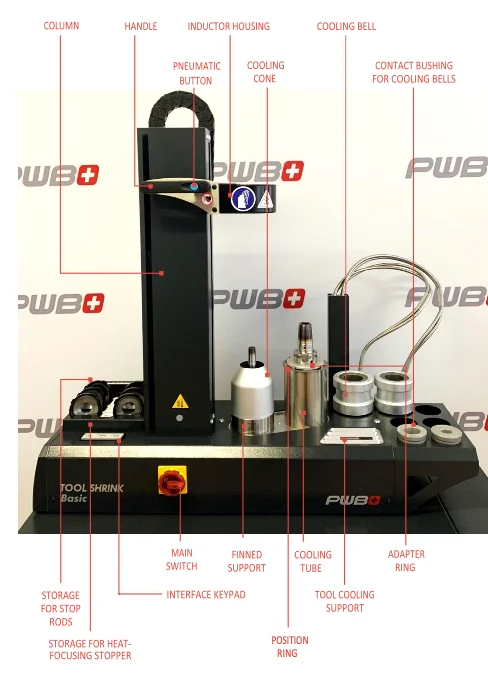

Особенности установки термозажима TOOL SHRINK Basic:
- Решение Smart-coil. Оптимизированное энергопотребление за счет автоматической регулировки мощности и времени нагрева для каждого держателя.
- Динамически изменяющаяся потребляемая мощность от 7 до 16 кВт с отсутствием перегрева.
- Быстрая усадка и разжатие ВСЕХ держателей инструментов диаметром от 3 до 32 мм (также 40 мм с той же катушкой) из HSS и твердых сплавов;
- Удобная панель управления.
- Длительный срок службы держателей инструментов благодаря автоматическим циклам усадки.
- Высокая концентричность.
- Эргономичный дизайн для повышения безопасности во время использования
- Снижение затрат на настройку и простоев при замене инструмента
- Время усадки около 2–7 секунд (в зависимости от формы держателя инструмента)
- Веб-интерфейс 4.0
- Подключение под давлением воздуха от 3 до 6 барПодключение под давлением воздуха от 3 до 6 бар
- Максимальная длина оправки: 430 мм (SK50); 480мм (HSK-32) и 490 мм (другие)
- Максимальный интерфейс станка: HSK-A125
Электропитание:
- ПЕРЕМЕННЫЙ ток 3 фазы 400 В (+/-10%) + PE / 23,8 А / 50–60 Гц
- ПЕРЕМЕННЫЙ ток 3 фазы 400 В (+/-10%) + PE + N / 23,8 А / 50–60 Гц
- ПЕРЕМЕННЫЙ ток 3 фазы 440–480 В + GND / 23,8 А / 50–60 Гц
Для подачи другого напряжения требуется трансформатор (трансформатор не входит в комплект поставки)
Входное напряжение: 3 x 208 / 240 / 480 / 600 ВПТ + GND / 28 А/50-60 Гц
Выходное напряжение: AC 3 x 400 В + PE + N / 28 А / 50-60 Гц
Пневматика:
Подключение к пневматической линии с давлением 3–6 бар, чистота воздуха не ниже: 4 класс - по твердым частицам, 2 класс - по влажности, 3 класс – по содержанию масел по ГОСТ Р ИСО 8573-1-2005.
Технические характеристики установки термозажима TOOL SHRINK Basic
| Наименование параметра | Значение |
|---|---|
|
Мощность, кВт |
16 |
| Диаметр оправок, мм |
от 3 до 32 мм |
| Максимальная длина оправки, мм |
430 мм (SK50); 480мм (HSK-32) и 490 мм (другие) |
| Габаритные размеры (Д x Ш x В), мм |
955 x 317 x 920 |
| Вес, кг |
45 |
| Время охлаждения без охлаждающих конусов |
20–30 минут |
| Время охлаждения с активным воздушным охлаждением |
± 7 минут |
| Время охлаждения с холодильной установкой WATER COOLING |
± 1 минута |
|
Комплект поставки: |
|
| 1. Установка термозажима TOOL SHRINK Basic |
|
| 2. 5 стандартных фокусировочных колец от 3 до 32 мм |
|
| 3. 1 основание охлаждения для BASIC 150 мм |
|
|
4. 1 охлаждающий конус |
|
|
5. 1 стопорный стержень (спица) |
|
|
6. 2 переходника на конус HSK-A63|C6|SK40 2 переходника на конус HSK-A63|C6|SK40 и конус HSK-A100|C10|SK50 |
|
|
7. 1 пара перчаток |
|
|
8. 1 инструкция по эксплуатации |
|
Коды заказов устройств термозажима и охлаждающих модулей
| Вид | Наименование |
|---|---|
|
|
P803400-BASIC Установка термазажима TOOL SHRINK Basic |
 |
P803400-6 Установка термазажима TOOL SHRINK Basic COOLING BOX |
|
P803400-5 Установка термазажима TOOL SHRINK Basic AIR
POWER
|
 |
P803400-4 Установка термазажима TOOL SHRINK Basic WATER
COOLING
|
 |

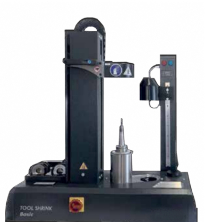

P803403 Электронный контроль вылета Digital Easy-Height
|
Технические характеристики установки AIR POWER COOLING
| Характеристика | Значение |
|---|---|
| Время охлаждения | ± 7 минут |
Технические характеристики холодильной установки WATER COOLING
| Характеристика | Значение |
|---|---|
| Время охлаждения | ± 1 минута |
| Габаритные размеры (Д x Ш x В), мм | 630 x 314 x 285 |
| Вес, кг | 35 |
Коды заказов охлаждающих втулок для TOOL SHRINK Basic WATER COOLING
| Вид | Наименование |
|---|---|
 |
S100100 Охлаждающая втулка Ø3 - Ø5 Type DIN 4,5° |
| S100110 Охлаждающая втулка Ø6 - Ø8 Type DIN 4,5° | |
| S100120 Охлаждающая втулка Ø10 - Ø12 Type DIN 4,5° | |
| S100130 Охлаждающая втулка Ø14 - Ø16 Type DIN 4,5 | |
| S100140 Охлаждающая втулка Ø18 - Ø20 Type DIN 4,5° | |
| S100150 Охлаждающая втулка Ø25 - Ø32 Type DIN 4,5° |
Коды заказов фокусировочных колец
| Вид | Наименование |
|---|---|
 |
S100300 Кольцо-стопор Ø3-Ø6 |
| S100310 Кольцо-стопор Ø8- Ø14 | |
| S100320 Кольцо-стопор Ø16- Ø18 | |
| S100330 Кольцо-стопор Ø20- Ø25 | |
| S100340 Кольцо-стопор Ø32 |
Коды заказов адаптеров
| Вид | Наименование |
|---|---|
 |
P805281 Охлаждающий адаптер HSK-E25 |
| P805282 Охлаждающий адаптер HSK-ACE32/BD40 | |
| P805283 Охлаждающий адаптер HSK-ACE40/BDF50 | |
| P805284 Охлаждающий адаптер HSK-ACE50/BDF63 | |
| P805285 Охлаждающий адаптер HSK-ACE63/BDF80 | |
| P805286 Охлаждающий адаптер HSK-ACE80/BDF100 | |
| P805287 Охлаждающий адаптер HSK-ACE100/BDF125 | |
| P805303 Охлаждающий адаптер Capto C3 | |
| P805304 Охлаждающий адаптер Capto C4 | |
| P805305 Охлаждающий адаптер Capto C5 | |
| P805306 Охлаждающий адаптер Capto C6 | |
| P805308 Охлаждающий адаптер Capto C8 | |
| P805288 Охлаждающий адаптер SK20 | |
| P805293 Охлаждающий адаптер SK25 | |
| P805289 Охлаждающий адаптер SK30 | |
| P805290 Охлаждающий адаптер SK40 | |
| P805291 Охлаждающий адаптер SK45 | |
| P805292 Охлаждающий адаптер SK50 |
Коды заказов раздвижных фокусировочных колец (применяется для грибковых фрез)
| Вид | Наименование |
|---|---|
 |
S100400 Раздвижное кольцо-стопор Ø3-Ø6 |
| S100410 Раздвижное кольцо-стопор Ø8- Ø14 | |
| S100420 Раздвижное кольцо-стопор Ø16- Ø18 | |
| S100430 Раздвижное кольцо-стопор Ø20- Ø25 | |
| S100440 Раздвижное кольцо-стопор Ø32 |
