TOOL SHRINK Evo — швейцарская станция термоусадки с технологией Smart-coil. Она автоматически настраивает мощность (7–16 кВт) и время нагрева под каждый патрон, выполняя усадку за 2–7 секунд. Работает с инструментом диаметром 3–32 мм и всеми популярными интерфейсами: SK, BT (ISO30, ISO40, ISO50), HSK 25 – HSK 125; Capto 3 - Capto 8.
Smart-coil предотвращает перегрев и адаптируется к разным материалам — от HSS до твёрдых сплавов. Система управляется через веб-интерфейс 4.0, поддерживает удалённый мониторинг. Максимальная длина инструмента — 490 мм. Функции воздушного охлаждения AIR POWER и поворотного стола сокращают время подготовки до пары минут.
Современное управление осуществляется через веб-интерфейс 4.0, позволяющий осуществлять удаленный мониторинг и управление станцией в рамках концепции Industry 4.0. Максимальная длина обрабатываемого инструмента достигает 490 мм.
Благодаря встроенной системе воздушного охлаждения время подготовки инструмента можно сократить вплоть до нескольких минут на нагрев и охлаждение, а благодаря поворотному столу вы удваиваете скорость работы.

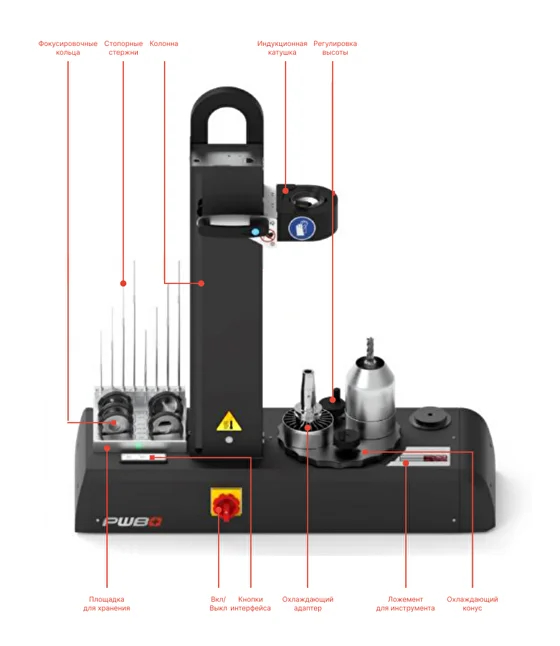

Особенности установки термозажима TOOL SHRINK EVO:
- Решение Smart-coil. Оптимизированное энергопотребление за счет автоматической регулировки мощности и времени нагрева для каждого держателя;
- Потребляемая мощность 16 кВт с отсутствием перегрева;
- Быстрая усадка и разжатие ВСЕХ держателей инструментов диаметром от 3 до 32 мм (также 40 мм с той же катушкой) из HSS и твердых сплавов;
- Удобная панель управления;
- Длительный срок службы держателей инструментов благодаря автоматическим циклам усадки;
- Высокая концентричность;
- Эргономичный дизайн для повышения безопасности во время использования;
- Снижение затрат на настройку и простоев при замене инструмента;
- Время усадки около 2–7 секунд (в зависимости от формы держателя инструмента).
- Веб-интерфейс 4.0
- Подключение под давлением воздуха от 3 до 6 бар
- Максимальная длина оправки: 430 мм (SK50); 480мм (HSK-32) и 490 мм (другие)
Электропитание:
- ПЕРЕМЕННЫЙ ток 3 фазы 400 В (+/-10%) + PE / 23,8 А / 50–60 Гц
- ПЕРЕМЕННЫЙ ток 3 фазы 400 В (+/-10%) + PE + N / 23,8 А / 50–60 Гц
- ПЕРЕМЕННЫЙ ток 3 фазы 440–480 В + GND / 23,8 А / 50–60 Гц
Для подачи другого напряжения требуется трансформатор (трансформатор не входит в комплект поставки)
Входное напряжение: 3 x 208 / 240 / 480 / 600 ВПТ + GND / 28 А/50-60 Гц
Выходное напряжение: AC 3 x 400 В + PE + N / 28 А / 50-60 Гц
Пневматика:
Подключение к пневматической линии с давлением 3–6 бар, чистота воздуха не ниже: 4 класс - по твердым частицам, 2 класс - по влажности, 3 класс – по содержанию масел по ГОСТ Р ИСО 8573-1-2005.
Технические характеристики установки термозажима TOOL SHRINK EVO
| Наименование параметра | Значение |
|---|---|
|
Мощность, кВт |
16 |
| Диаметр оправок, мм |
от 3 до 32 мм |
| Максимальная длина оправки, мм |
430 мм (SK50); 480мм (HSK-32) и 490 мм (другие) |
| Габаритные размеры (Д x Ш x В), мм |
955 x 317 x 920 |
| Вес, кг |
50 |
| Время охлаждения встроенным вентилятором |
± 7 минут |
|
Комплект поставки: |
|
| 1. Установка термозажима TOOL SHRINK EVO |
|
| 2. 5 стандартных фокусировочных колец от 3 до 32 мм |
|
| 3. 8 стопорных стержней (спиц) |
|
|
4. 2 охлаждающих конуса |
|
|
5. 1 пара перчаток |
|
|
6. 1 инструкция по эксплуатации |
|
Коды заказов устройств термозажима
| Вид | Наименование |
|---|---|
|
|
P803402 Устройство термозажима TOOL SHRINK EVO |
 |
P803403 Электронный контроль вылетаP803403 Электронный контроль вылетаDigital Easy-Height |
Коды заказов фокусировочных колец (5 шт. идут в комплекте поставки)
| Вид | Наименование |
|---|---|
 |
S100300 Кольцо-стопор Ø3-Ø6 |
| S100310 Кольцо-стопор Ø8- Ø14 | |
| S100320 Кольцо-стопор Ø16- Ø18 | |
| S100330 Кольцо-стопор Ø20- Ø25 | |
| S100340 Кольцо-стопор Ø32 |
Коды заказов раздвижных фокусировочных колец (применяется для грибковых фрез)
| Вид | Наименование |
|---|---|
 |
S100400 Раздвижное кольцо-стопор Ø3-Ø6 |
| S100410 Раздвижное кольцо-стопор Ø8- Ø14 | |
| S100420 Раздвижное кольцо-стопор Ø16- Ø18 | |
| S100430 Раздвижное кольцо-стопор Ø20- Ø25 | |
| S100440 Раздвижное кольцо-стопор Ø32 |
Коды заказов адаптеров
| Вид | Наименование |
|---|---|
 |

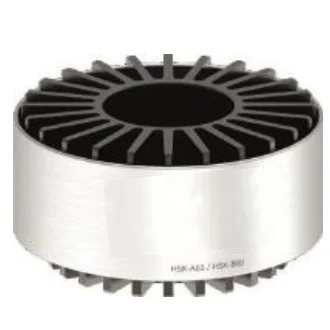

P805281 Охлаждающий адаптер HSK-E25 |
| P805282 Охлаждающий адаптер HSK-ACE32/BD40 | |
| P805283 Охлаждающий адаптер HSK-ACE40/BDF50 | |
| P805284 Охлаждающий адаптер HSK-ACE50/BDF63 | |
| P805285 Охлаждающий адаптер HSK-ACE63/BDF80 | |
| P805286 Охлаждающий адаптер HSK-ACE80/BDF100 | |
| P805287 Охлаждающий адаптер HSK-ACE100/BDF125 | |
| P805303 Охлаждающий адаптер Capto C3 | |
| P805304 Охлаждающий адаптер Capto C4 | |
| P805305 Охлаждающий адаптер Capto C5 | |
| P805306 Охлаждающий адаптер Capto C6 | |
| P805308 Охлаждающий адаптер Capto C8 | |
| P805288 Охлаждающий адаптер SK20 | |
| P805293 Охлаждающий адаптер SK25 | |
| P805289 Охлаждающий адаптер SK30 | |
| P805290 Охлаждающий адаптер SK40 | |
| P805291 Охлаждающий адаптер SK45 | |
| P805292 Охлаждающий адаптер SK50 |
