Задачи, решаемые высокоточными электронными уровнями BLueLEVEL 122:
| 1 | ПРЯМОЛИНЕЙНОСТЬ, ПАРАЛЛЕЛЬНОСТЬ Измерение отклонения от прямолинейностив одном или нескольких сечениях |  |
|---|---|---|
| 2 |
ПРЯМОЛИНЕЙНОСТЬ И ТОРСИОННОСТЬ Измерение отклонения от прямолинейностии торсионности в одном или нескольких сечениях |
 |

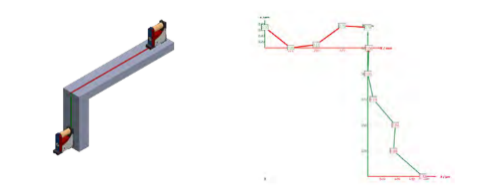

| 3 | ПЕРПЕНДИКУЛЯРНОСТЬ (для уровней с угловым основанием) Измерение отклонения от перпендикулярности на станке или блоке |
 |

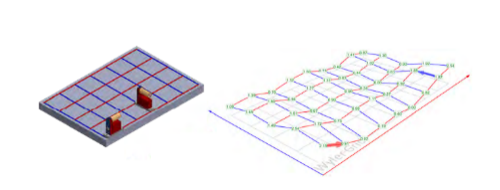

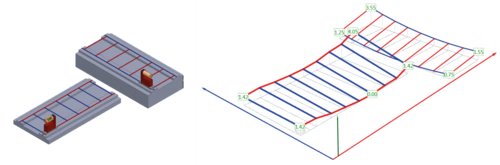

| 4 | ПЛОСКОСТНОСТЬ Измерение отклонения от плоскостности плит, столов и пр. поверхностей |
 |

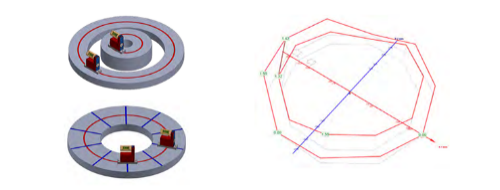

| 5 | ЦИРКУЛЯРНЫЕ НАПРАВЛЯЮЩИЕ Измерение отклонения от прямолинейности и определение положения циркулярных направляющих |
 |

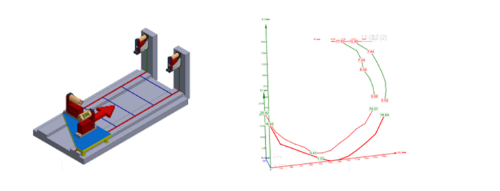

| 6 | ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ (для уровней с угловым основанием)Измерение отклонения от прямолинейности на вертикальных и горизонтальных направляющих, определение их перпендикулярности и угла наклона |
 |

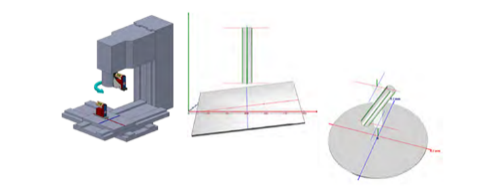

| 7 | ПЕРПЕНДИКУЛЯРНОСТЬ ОСИ И ПЛОСКОСТИ (для уровней с угловым основанием) Измерение отклонения от перпендикулярности оси шпинделя и поверхности рабочего стола |
 |

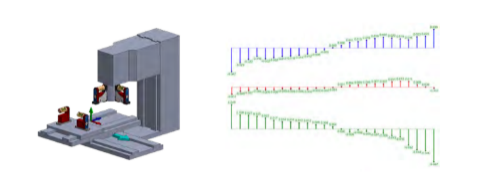

| 8 | КРЕН-ДЕФФЕРЕНТ-РЫСКАНЬЕ Измерение угла наклона рабочего стола, каретки, траверсы и т. д. При их перемещении и в статике |
 |
| 9 | КОМПЛАНАРНОСТЬ И ПЛОСКОСТНОСТЬ ПОВЕРХНОСТЕЙ Общая плоскостность отдельных элементов машин |
 |
Особенности высокоточных средств измерений WYLER AG
⦁ Высокая чувствительность 1 мкм/м
⦁ Различные измерительные основания
⦁ Государственная поверка
⦁ Беспроводная передача данных Bluetooth
⦁ Массивный корпус для лучшей стабильности
⦁ Большой ЖК-дисплей
⦁ Отображение измеренных значений в различных единицах
⦁ Автоматический расчет и установка нуля реверсивным измерением⦁ Работа в абсолютном и относительном режимах измерения
⦁ Передача данных на компьютеры и приборы производства компании Wyler
⦁ Питание от стандартных элементов питания LR14
⦁ Документация и поддержка клиента на русском языке
⦁ Обучение специалистом, сертифицированный производителем оборудования

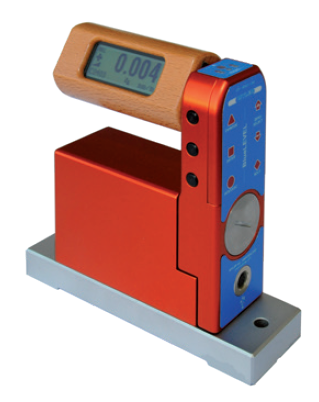

Технические характеристики высокоточных электронных уровней BlueLEVEL 122:
| Диапазон измерений | ±20мм |
|---|---|
|
Дискретность отсчета (r) |
0,001 мм/м (0,2˝) |
| Пределы допускаемой основной абсолютной погрешности измерений отклонения от горизонтального и вертикального положения поверхностей |
± (0,01а+r (мм/м – в диапазоне ±0,5 D) ±0,01 (2ǀаǀ-0,5D (мм/м – в диапазоне свыше ±0,5 D) (где, а- измеренное значение (мм/м D-верхний предел диапазона измерений (мм/м) |
| Пределы допускаемой дополнительной абсолютной погрешности измерений, отклонения от горизонтального и вертикального положения поверхностей, вызванной изменением температуры окружающего воздуха на 1 С в диапазонах от 0 до 15 С и от 25 до 40 С |
±20мкм/м (в диапазоне измерений свыше ±2мм/м) |
| Масса не более |
3,51 кг (чугунный корпус) |
| Габаритные размеры не более |
150х150х51 мм |
|
Напряжение питания постоянного тока: -от внешнего источника питания -от аккумуляторной батареи (NiMN, NiCd, NiZn) |
5В 3В |
Виды отображения измеренных величин:
| Единица измерения | Количество десятичных | Отображение величины | Отображение единицы измерения |
|---|---|---|---|
|
мм/м |
3 |
хх.ххх |
mm/m |
| мм/относительная база |
3 |
хх.ххх |
mm/REL |
|
секунда |
|
xxxxxx″ | DEG |
