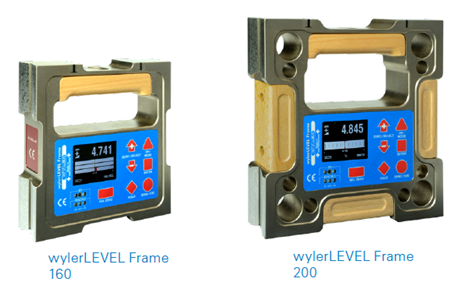

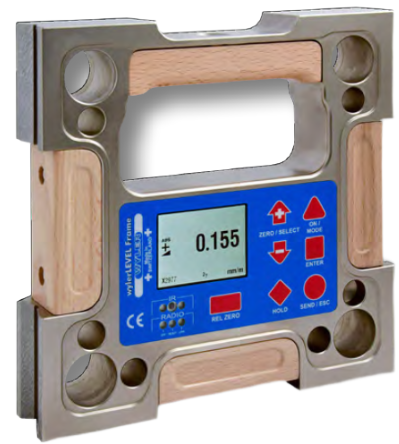

Высокоточный электронный уровень WylerLEVEL Frame, может быть произведен и поставлен в одном из двух вариантов исполнения длины корпуса:
- WylerLEVEL Frame с длиной основания 160
- WylerLEVEL Frame с длиной основания 200
Задачи, решаемые высокоточными электронными уровнями WylerLEVEL Frame:
| 1 | ПРЯМОЛИНЕЙНОСТЬ, ПАРАЛЛЕЛЬНОСТЬ Измерение отклонения от прямолинейности в одном или нескольких сечениях |  |
|---|---|---|
| 2 |
ПРЯМОЛИНЕЙНОСТЬ И ТОРСИОННОСТЬ Измерение отклонения от прямолинейностии торсионности в одном или нескольких сечениях |
 |
| 3 | ПЕРПЕНДИКУЛЯРНОСТЬ (для уровней с угловым основанием) Измерение отклонения от перпендикулярности на станке или блоке |
 |
| 4 | ПЛОСКОСТНОСТЬ Измерение отклонения от плоскостности плит, столов и пр. поверхностей |
 |
| 5 | ЦИРКУЛЯРНЫЕ НАПРАВЛЯЮЩИЕ Измерение отклонения от прямолинейности и определение положения циркулярных направляющих |
 |
| 6 | ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ (для уровней с угловым основанием) Измерение отклонения от прямолинейности на вертикальных и горизонтальных направляющих, определение их перпендикулярности и угла наклона |
 |
| 7 | ПЕРПЕНДИКУЛЯРНОСТЬ ОСИ И ПЛОСКОСТИ (для уровней с угловым основанием) Измерение отклонения от перпендикулярности оси шпинделя и поверхности рабочего стола |
 |
| 8 | КРЕН-ДЕФФЕРЕНТ-РЫСКАНЬЕ Измерение угла наклона рабочего стола, каретки, траверсы и т. д. При их перемещении и в статике |
 |
| 9 | КОМПЛАНАРНОСТЬ И ПЛОСКОСТНОСТЬ ПОВЕРХНОСТЕЙ Общая плоскостность отдельных элементов машин |
 |
Основные особенности высокоточных электронных уровней WylerLEVEL Frame:
⦁ Диапазон измерений ± 20 мм
⦁ Беспроводная передача данных Bluetooth
⦁ Отображение значений во всех стандартных единицах измерения
⦁ Автоматический расчет и установка нуля
⦁ Большой, хорошо читаемый цветной дисплей
⦁ Возможность выбора различных цветовых шаблонов дисплея
⦁ Возможность выбора различных вариантов графического отображения, например шкала или ампульный уровень
⦁ Цельный корпус, сделанный из никелированного чугуна
⦁ Правая и верхняя поверхность может использоваться в качестве измерительного основания
⦁ Встроенная ампула-уровень для контроля вертикальности установки уровня (помогает избежать погрешности, вызванной неправильным позиционированием уровня)
⦁ wylerLEVEL совместим со всеми электронными уровнями, датчиками, дисплеями, интерфейсами и программным обеспечением, производства Wyler
⦁ wylerLEVEL работает от стандартных элементов питания 1,5В, аккумуляторов и внешних источников питания
⦁ Магнитные вставки вертикальном и горизонтальном основаниях (опция)
Метрологические характеристики высокоточных электронных уровней WylerLEVEL Frame:
| Диапазон измерений | ±20мм |
|---|---|
|
Дискретность отсчета |
0,2´´ (0,001 мм/м) |
| Пределы допускаемой основной абсолютной погрешности измерений отклонения от горизонтального и вертикального положения поверхностей |
± (0,01ǀаǀ+r) мм/м – в диапазоне ±0,5 D; ±0,01 (2ǀаǀ-0,5D) мм/м – в диапазоне свыше ±0,5 D (где, а- измеренное значение, мм/м, D-верхний предел диапазона измерений) |
| Пределы допускаемой дополнительной абсолютной погрешности измерений, отклонения от горизонтального и вертикального положения поверхностей, вызванной изменением температуры окружающего воздуха на 1 С в диапазонах от 0 до 15 С и от 25 до 40 С | ±2мкм/м (в диапазоне измерений ±2мм/м);±20мкм/м (в диапазоне измерений свыше ±2мм/м) |
Технические характеристики высокоточных электронных уровней WylerLEVEL Frame:
| Наименование параметра | Значение |
|---|---|
|
Вывод данных |
RS232 RS485, асинхронный, 7 бит,2 стоповых бита, не чёт, 9600 бод |
| Беспроводная передача данных | Блютус ISM Диапазона 2,4000–2,4835 ГГц |
| Питание: -от внешнего источника питания -от аккумуляторной батареи NiMN, NiCd, NiZn) | 12–48 В 3 В |
| Рабочая Температура | от 0 до 40 ⁰С |
| Температура хранения | от -30 до 70 ⁰С |
| Масса, не более | 4,6 кг чугунный корпус |

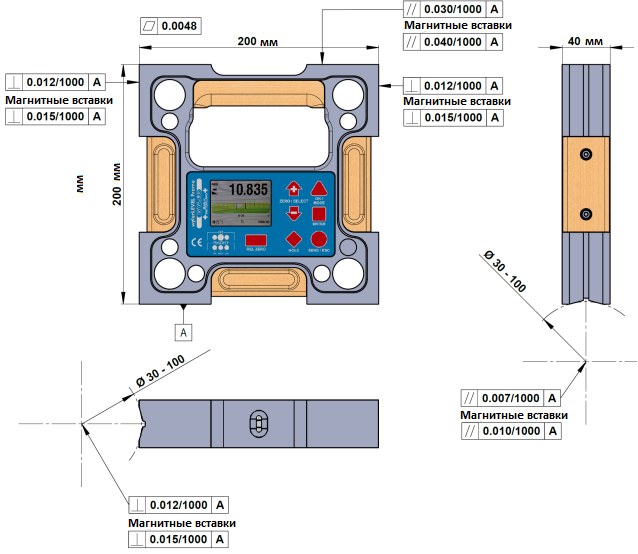

| Габаритные размеры, не более | 200х200х40 мм |
| Призматические основания для работы на валах | Ø 30–100 мм |
Виды отображения измеренных величин:
| Единица измерения | Количество десятичных | Отображение величины | Отображение единицы измерения |
|---|---|---|---|
|
мм/м |
2 |
хххх.хх |
mm/m |
| мм/м |
3 |
хххх.ххх |
mm/m |
|
дюйм/10 дюймов |
4 |
хх.хххх | "/10" |
| дюйм/12 дюймов |
4 |
хх.хххх |
"/12" |
|
миллирадиан |
2 |
хххх.хх | mRad |
|
миллирадиан |
3 |
хххх.ххх | mRad |
|
мм/относительная база |
2 |
хххх.хх | mm/REL |
| мм/относительная база | 3 | хххх.ххх | mm/REL |
| дюйм/относительная база | 4 | хххх.ххх | mm/REL |
| артиллерийская промилле | 2 | хххх.ххх | mm/REL |
| промилле | 2 | хххх.ххх | mm/REL |
| процент | 3 | хххх.ххх | mm/REL |
| градус | 3 | ххх. ххх⁰ | DEG |
| градус | 4 | ххх. хххх⁰ | DEG |
| градус, минута | - | хх°хх' | DEG |
| градус, минута, секунда | - | хх°хх'хх" | DEG |
| минута, секунда | - | хххх'хх" | DEG |
| секунда | - | хххххх" | DEG |
| секунда | 1 | хххххх.х" | DEG |
| град | 3 | ххх.ххх | GON |
| град | 4 | хх.хххх | GON |
| slope | 1/xxxx | SLOPE |
